Come funziona un'elica a passo controllabile (CPP)?

Nei moderni sistemi di propulsione marina, i CPP sono diventati apparecchiature fondamentali per migliorare la manovrabilità delle navi e il risparmio di carburante. A differenza delle tradizionali eliche a passo fisso (FPP), elica a passo regolabile I sistemi consentono alle navi di modificare la spinta regolando l'angolo della pala senza modificare la velocità del motore principale o il senso di rotazione.

Che cos'è un CPP?

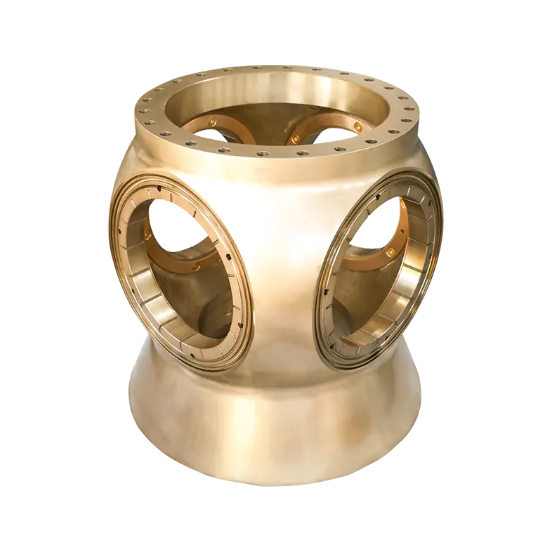

Un CPP è un tipo speciale di unità di propulsione marina le cui pale sono montate su un mozzo e possono ruotare attorno al proprio asse. Attraverso un complesso meccanismo idraulico o meccanico, l'equipaggio può modificare in tempo reale l'”angolo di beccheggio” delle pale a seconda delle esigenze di navigazione.

Come funziona un CPP

Il nucleo di un CPP risiede nel suo meccanismo di cambio di tono. Il suo flusso di lavoro consiste in genere nei seguenti passaggi chiave:

1. Ingresso comando di controllo

Le leve di comando sul ponte (ponte) impartiscono comandi per cambiare velocità o direzione. Questo segnale viene trasmesso all'unità di controllo idraulico (HPU) nella sala macchine.

2. Sistema di trasmissione idraulica

La maggior parte elica a passo regolabile i sistemi utilizzano l'olio idraulico come mezzo di alimentazione. L'olio ad alta pressione entra in un cilindro idraulico situato all'interno del mozzo attraverso l'albero cavo dell'elica.

3. Modifica del passo del collegamento meccanico

Il pistone all'interno del cilindro idraulico si muove con la pressione dell'olio, azionando una biella o un meccanismo a cursore all'interno del mozzo. Questi meccanismi sono collegati alla radice delle pale, costringendo le pale a ruotare in modo sincrono all'interno del mozzo, modificando così il passo:

• Intonazione positiva: Genera spinta in avanti.
• Passo zero: L'elica ruota ma non genera spinta (simile alla folle).
• Passo negativo: Genera una spinta inversa senza richiedere la retromarcia del motore principale.


Confronto tra eliche a passo variabile (CPP) ed eliche a passo fisso (FPP)

Manovrabilità e velocità di risposta

elica a passo regolabile i sistemi hanno un vantaggio enorme in termini di manovrabilità. Poiché possono eseguire movimenti in avanti, arrestarsi e invertire modificando direttamente l'angolo della pala, la risposta dinamica della nave è estremamente rapida. Al contrario, le eliche a passo fisso richiedono l’arresto del motore principale prima della retromarcia, un processo complicato e dispendioso in termini di tempo.

Efficienza di propulsione e adattabilità

In diverse condizioni di navigazione (ad esempio carico pesante, carico leggero o vento contrario), le eliche a passo regolabile possono mantenere una propulsione ottimale regolando il passo. Le eliche a passo fisso, d'altro canto, sono generalmente ottimizzate per una velocità specifica (condizione di progettazione) e la loro efficienza di propulsione diminuisce significativamente quando si devia da questa condizione.

Protezione e durata del motore principale

Le navi che utilizzano eliche a passo regolabile non subiscono gli impatti frequenti e gravi dovuti a retromarcia, avviamento e arresto, riducendo notevolmente l'usura dei componenti interni del motore. Le eliche a passo fisso, con le loro frequenti inversioni di marcia, non solo aumentano l'affaticamento meccanico, ma pongono anche requisiti più elevati al sistema di avviamento ad aria compressa.

Complessità del sistema e costi di manutenzione

Strutturalmente, le eliche a passo fisso, essendo integralmente fuse o semplicemente assemblate, sono molto robuste e non richiedono quasi alcuna manutenzione. Le eliche a passo regolabile, tuttavia, integrano sistemi idraulici, pistoni e meccanismi di collegamento, con conseguente maggiore complessità del sistema. Ciò significa che il costo di installazione iniziale di un CPP è più elevato e che è necessaria una regolare manutenzione professionale delle guarnizioni del mozzo e della qualità dell'olio idraulico durante il funzionamento successivo.

Perché scegliere un'elica a passo variabile?

• Manovrabilità superiore: I CPP sono particolarmente adatti per le navi che richiedono frequenti cambi di velocità e manovre di ormeggio/disancoraggio, come rimorchiatori, traghetti e navi draganti.


• Risparmio energetico e riduzione delle emissioni: Ottimizzando la corrispondenza tra passo e velocità (modalità di controllo congiunto), l'elica a passo regolabile consente al motore principale di funzionare sempre nell'intervallo di consumo di carburante ottimale.


• Supporto per generatori ad albero: Poiché la velocità dell'elica può rimanere costante, il motore principale può comunque azionare un generatore azionato da un albero per fornire una frequenza di alimentazione stabile quando l'imbarcazione cambia velocità.



Le eliche a passo variabile, con la loro elevata flessibilità e le eccellenti capacità di adattamento della potenza, sono diventate la soluzione di propulsione preferita per le moderne imbarcazioni di medie e grandi dimensioni. Sebbene i requisiti iniziali di investimento e manutenzione siano più elevati rispetto alle eliche tradizionali, le loro prestazioni in termini di sicurezza della navigazione e vantaggi economici a lungo termine sono insostituibili.
