Che cos'è un'elica a passo regolabile?

Nei moderni sistemi di propulsione navale, le eliche svolgono un ruolo cruciale. Sebbene le tradizionali eliche a passo fisso (FPP) abbiano una struttura semplice, le loro prestazioni in diverse condizioni operative spesso ne risentono. Per ottenere una maggiore efficienza del carburante e una manovrabilità superiore della nave, è stato sviluppato un dispositivo di propulsione più complesso: il Elica a passo regolabile (CPP).

1. Cos'è a Elica a passo regolabile ?

Un'elica a passo regolabile è un tipo speciale di dispositivo di propulsione marina. La sua caratteristica principale è che il passo delle pale dell'elica può essere modificato e regolato secondo necessità durante la navigazione della nave.

• Elica a passo fisso (FPP): Le pale e il mozzo sono collegati in modo fisso e il passo (la distanza teorica percorsa da un giro delle pale) è costante. Le variazioni della velocità della nave dipendono principalmente dalle regolazioni della velocità del motore principale e non possono alterare l'angolo di attacco delle pale dell'elica.

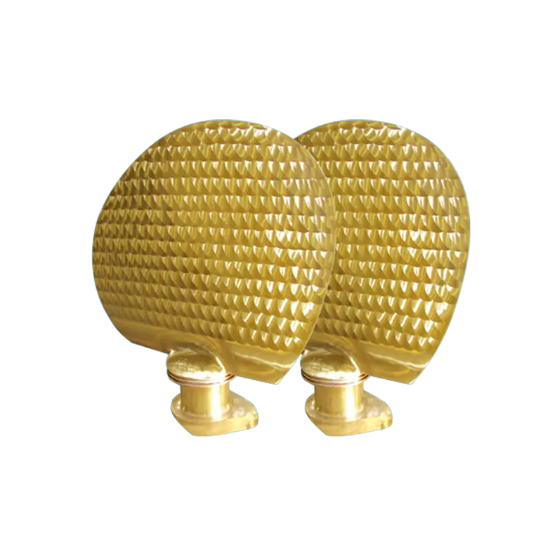

• Elica a passo regolabile (CPP): Le pale sono montate sul mozzo tramite un complesso meccanismo idraulico o meccanico. L'equipaggio può regolare continuamente il passo modificando l'angolo delle pale rispetto al mozzo attraverso un sistema di controllo nella cabina di pilotaggio, anche fino a zero o passo negativo.



2. Principio di funzionamento delle eliche a passo variabile

Il nucleo di un'elica a passo regolabile risiede nel suo meccanismo interno di regolazione del passo.

La chiave è la trasmissione idraulica

La maggior parte dei sistemi CPP utilizza la trasmissione idraulica. L'olio ad alta pressione viene erogato al mozzo attraverso la scatola di distribuzione dell'olio (ODB) nel foro centrale dell'albero dell'elica. L'olio idraulico aziona un pistone e il movimento del pistone viene convertito in rotazione della lama tramite un meccanismo a biella o a perno, modificando così il passo della lama.

Relazione tra passo e spinta

Regolando il passo è possibile modificare direttamente l'angolo di attacco idrodinamico delle pale, controllando così la spinta generata dall'elica:

• Marcia avanti: L'aumento del passo positivo aumenta la spinta e aumenta la velocità della nave.


• Retromarcia: Regolato su passo negativo, inversione di spinta e la nave inverte senza richiedere l'inversione del motore principale.


• Marcia neutra: Regolato su passo zero, la spinta è zero e il motore principale mantiene una velocità costante.



3. Vantaggi e applicazioni delle eliche a passo variabile

Sebbene le eliche a passo variabile abbiano una struttura complessa e siano più costose, i loro vantaggi significativi hanno portato al loro utilizzo diffuso su imbarcazioni esigenti.

Maggiore efficienza nei consumi

La spinta richiesta da una nave varia a seconda della velocità, del pescaggio e delle condizioni del mare. Il CPP può essere regolato in qualsiasi momento per adattarlo alla potenza del motore principale e alla resistenza alla navigazione, garantendo che il motore principale funzioni sempre nella gamma di velocità e carico più economica, migliorando notevolmente l'efficienza complessiva del carburante.

Manovrabilità superiore della nave

Questo è uno dei vantaggi più importanti del CPP. Fornisce un controllo della spinta rapido e preciso, soprattutto nei porti, in corsi d'acqua stretti o durante le operazioni di posizionamento dinamico (DP):

• Inversione rapida: Una semplice modifica del passo consente la transizione dalla massima velocità in avanti alla massima velocità in retromarcia senza attendere che la velocità del motore principale diminuisca o faccia retromarcia.


• Controllo preciso a bassa velocità: Pur mantenendo un'elevata velocità del motore principale per fornire una potenza ausiliaria sufficiente (come generatori e pompe), si ottiene un controllo preciso della velocità attraverso la regolazione fine del passo dell'elica.



Ampia gamma di applicazioni

A causa di questi vantaggi, le eliche a passo regolabile sono comunemente utilizzate in navi con elevati requisiti di manovrabilità o efficienza, come rimorchiatori, navi passeggeri ro-ro, navi da ricerca, navi militari e navi che utilizzano propulsione a turbina a gas.

Il Elica a passo regolabile rappresenta una pietra miliare significativa nello sviluppo della tecnologia di propulsione marina. Consentendo la regolazione dinamica del passo delle pale dell'elica, risolve con successo le contrastanti esigenze di efficienza e manovrabilità in diverse condizioni operative.
