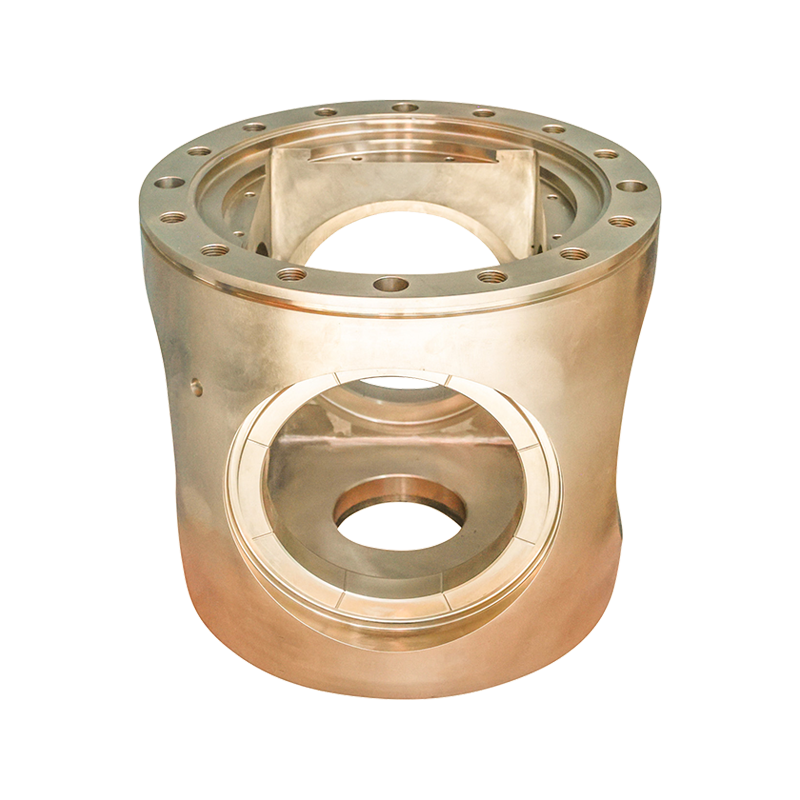

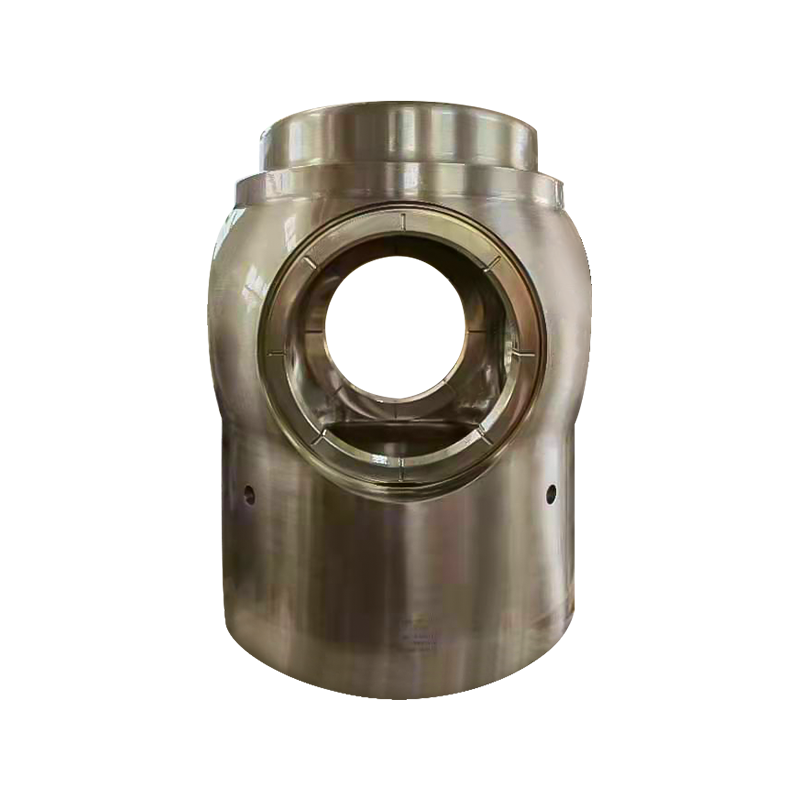

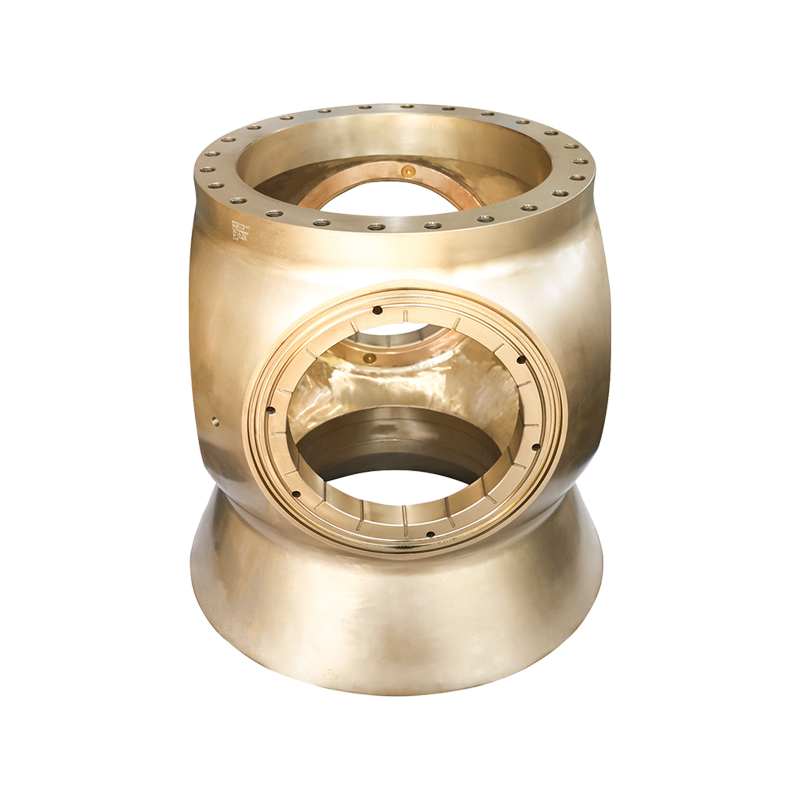

Polo CPP marino

Nel sistema dell'elica a passo regolabile, Polo CPP è un componente chiave che collega le lame e il sistema di trasmissione della potenza e svolge le funzioni principali di regolazione dell'angolo della lama, trasmissione della potenza e stabilità del sistema. La sua precisione progettuale e le sue prestazioni determinano direttamente la velocità di risposta, il livello di efficienza energetica e l'affidabilità operativa del sistema CPP, ed è il "centro nevralgico" del sistema di propulsione della nave.

L'hub CPP ha una struttura complessa e sofisticata e integra al suo interno un meccanismo di regolazione della distanza, un sistema di tenuta e componenti di trasmissione di potenza, composti principalmente dalle seguenti parti:
Il meccanismo di regolazione della distanza: il componente principale comprende un pistone idraulico, una biella, un albero eccentrico e un cursore. Il pistone si muove attraverso la pressione dell'olio idraulico e l'albero eccentrico viene azionato per ruotare attraverso la biella e infine la lama ruota attorno all'asse per regolare il passo. Ad esempio, Zhenjiang Jinye Propeller Co., Ltd. utilizza un meccanismo di collegamento della lavorazione ad alta precisione nei suoi prodotti CPP per garantire che l'errore di regolazione dell'angolo della pala sia controllato entro ±0,1°.
Sistema di tenuta: a causa dell'ambiente dell'acqua di mare a lungo termine, è necessario dotare più tenute meccaniche (come paraolio scheletrici, O-ring) su entrambe le estremità del mozzo per impedire all'acqua di mare di infiltrarsi all'interno e contaminare l'olio idraulico, evitando perdite di olio idraulico e causando inquinamento marino.
Gruppo di trasmissione di potenza: comprende una struttura a manicotto, cuscinetto e chiavetta, responsabile della trasmissione della coppia della macchina principale dall'albero di trasmissione alla lama, sopportando i carichi radiali e assiali generati dalla rotazione della lama.

Flusso di lavoro: quando il ponte emette un comando di regolazione della distanza, la stazione della pompa idraulica eroga olio in pressione nel cilindro dell'olio nel mozzo, spingendo il pistone a muoversi assialmente e convertendo il movimento lineare in movimento rotatorio della lama attraverso il meccanismo della biella, modificando così il passo. L'intervallo di regolazione del passo è solitamente compreso tra -30° (inversione) e 30° (direzionale), consentendo cambiamenti continui e continui nella spinta.

Regolazione precisa della distanza, adatta a molteplici condizioni di lavoro
Come componente di controllo diretto dell'angolo della pala, l'hub CPP può cambiare il passo da avanti a indietro in 0,5-2 secondi, senza modificare lo sterzo principale, migliorando notevolmente la flessibilità di controllo della nave. Ad esempio, durante le operazioni con un rimorchiatore, la rapida regolazione della distanza dell'Hub può avviarsi, arrestarsi e spostarsi istantaneamente in orizzontale e corrispondere accuratamente alla regolazione della postura della nave rimorchiata.
Trasmissione efficiente della potenza e riduzione del consumo energetico
L'efficienza di trasmissione della potenza del mozzo deve essere mantenuta al di sopra del 95% e il coefficiente di attrito dei suoi cuscinetti interni e il design concentrico del sistema di alberi influiscono direttamente sulla perdita di energia. Zhenjiang Jinye migliora l'efficienza della trasmissione di potenza ottimizzando la struttura interna dell'hub (ad esempio utilizzando cuscinetti a rulli invece di cuscinetti scorrevoli), aiutando le navi a ridurre il consumo di carburante per unità di chilometraggio.

Sigillatura e protezione per adattarsi agli ambienti difficili
Nebbia salina, limo e basse temperature nell'ambiente marino possono erodere l'Hub, quindi il suo guscio è solitamente realizzato in bronzo al nichel-alluminio resistente alla corrosione o ghisa ad alta resistenza. Il sistema di tenuta interna deve superare test di pressione superiori a 10 bar per garantire un funzionamento affidabile a lungo termine in mari profondi o in acque altamente inquinate.
Controllo intelligente integrato e compatibile con il sistema
Il moderno hub CPP può essere collegato al sistema di gestione dell'energia della nave (PMS) e può monitorare l'angolo della pala, la pressione dell'olio e la temperatura in tempo reale tramite sensori e ottimizzare automaticamente il passo in base a dati quali velocità e carico. Ad esempio, durante la navigazione passeggeri e roller-roulette, il sistema può regolare automaticamente il passo in base alla pendenza del percorso, in modo che la macchina host operi sempre nelle migliori condizioni di lavoro.

La progettazione dell'hub CPP deve essere personalizzata in base allo scenario operativo della nave per soddisfare le diverse esigenze energetiche e le pressioni ambientali:
Navi di ingegneria navale (come le navi di rifornimento di piattaforme di perforazione): richiedono un posizionamento preciso frequente e a bassa velocità. Il meccanismo di regolazione della distanza dell'Hub deve avere capacità di regolazione fine ad alta frequenza. Di solito sono dotati di un sistema servoidraulico per ottenere una regolazione dell'angolo di livello di 0,1° per garantire che la nave mantenga un assetto stabile in caso di vento e onde.
Grandi navi mercantili (come navi portacontainer e petroliere): attenzione all’efficienza energetica e all’affidabilità. L'Hub adotta un design di grande diametro (parzialmente fino a 3-5 metri) ed è realizzato con leghe ad alta resistenza per resistere a carichi continui sotto spinta di diecimila tonnellate, riducendo al contempo la resistenza al flusso d'acqua attraverso un guscio aerodinamico.

Navi speciali (come rompighiaccio, navi per la ricerca scientifica): di fronte ad ambienti estremi come la bassa temperatura e l'impatto del ghiaccio, il sistema di tenuta dell'Hub deve essere realizzato in materiale di gomma resistente alle basse temperature, il guscio aumenta il rivestimento resistente all'usura e il design dello spazio del meccanismo di regolazione della distanza tiene conto del ritiro a bassa temperatura per evitare che i componenti si blocchino.
Navi interne (come traghetti e navi mercantili): a causa dei corsi d'acqua poco profondi e della presenza di molto limo e sabbia, gli hub devono essere dotati di dispositivi di filtraggio anti-limo e i cuscinetti sono autolubrificati per ridurre i guasti causati dall'usura di limo e sabbia.
Prendendo come esempio la pratica di Zhenjiang Jinye, si tratta di un hub CPP personalizzato da una nave di ricerca scientifica polare. Attraverso il test a bassa temperatura di -40℃, il sistema di tenuta può resistere alla pressione istantanea di 15MPa causata dall'impatto del ghiaccio, soddisfacendo le esigenze operative in ambienti estremi.

Con il potenziamento del green shipping e dell’intelligence, l’evoluzione tecnologica del CPP Hub ha tre direzioni principali:
Innovazione dei materiali
Nuovi materiali compositi (come la resina rinforzata con fibra di carbonio) hanno iniziato ad essere utilizzati nei gusci dei mozzi, che riducono il peso di oltre il 30% rispetto ai materiali metallici tradizionali e hanno anche una migliore resistenza alla corrosione; i cuscinetti interni sono realizzati con rivestimento ceramico e il coefficiente di attrito è ridotto del 50%, prolungando la durata a oltre 20.000 ore.
Diagnostica intelligente e manutenzione delle previsioni
Integra sensori di vibrazione, sensori di temperatura e sensori di pressione dell'olio per analizzare lo stato di funzionamento dell'Hub in tempo reale attraverso calcoli dei bordi e avvisando in anticipo di potenziali guasti. Ad esempio, quando viene rilevato un aumento anomalo della temperatura dei cuscinetti, il sistema può regolare automaticamente il flusso dell’olio idraulico per il raffreddamento e inviare richieste di manutenzione all’equipaggio.

Progettazione integrata
Meccanismo integrato di regolazione della distanza con stazioni di pompaggio idraulico per ridurre i collegamenti delle tubazioni e ridurre i rischi di perdite; allo stesso tempo, la tecnologia di stampa 3D viene utilizzata per produrre strutture interne complesse, riducendo il numero di parti dell'Hub del 40% e migliorando l'efficienza dell'assemblaggio del 50%.
Aziende come Zhenjiang Jinye hanno fatto progetti in questi campi. L'hub CPP intelligente lanciato nel 2024 è stato collegato al sistema gemello digitale della nave, che può migliorare ulteriormente l'efficienza della promozione attraverso la simulazione virtuale.

In quanto “cervello” dell’elica a passo regolabile, lo sviluppo tecnologico di CPP Hub passa attraverso il processo di aggiornamento dei sistemi di propulsione navale dal controllo meccanico alla collaborazione intelligente. A giudicare dalle pratiche di produttori come Zhenjiang Jinye, l’elaborazione ad alta precisione, la progettazione personalizzata e l’integrazione intelligente sono il cuore della competitività di CPP Hub. In futuro, con il miglioramento degli standard delle navi ecologiche, l'hub CPP con funzioni ad alta efficienza, basso consumo e diagnosi intelligente diventerà il mainstream, fornendo un supporto chiave per la trasformazione a basse emissioni di carbonio del settore marittimo.
